Болты высокопрочные

Описание:

Марка стали: 40X Селект

Класс прочности: М16-М27 -10.9, М30-9.8.

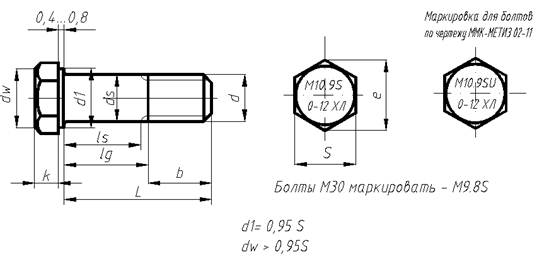

Конструктивное исполнение тела болта -1, головки -2.

Высокопрочные болты под дальнейшее термодиффузионное оцинкование изготавливаются по чертежу ММК-МЕТИЗ 02-11, с уменьшенным диаметром резьбы. Остальные требования (конструкция и геометрические параметры) соответствуют ГОСТ Р 52644-06.

d	Шаг резьбы	к	b*	S	e, не менее	L
16	2,0	12	38/44	27	29,6	40-170
20	2,5	14	46/52	34	37,3	50-200
22	2,5	15	50/56	36	39,6	55-200
24	3,0	17	54/60	41	45,2	60-200
27	3,0	19	60/66	46	50,9	70-200
30	3,5	19	60/66	50	55,4	75-200

* - справочный размер, длина резьбы, указанная в знаменателе, для болтов с L >150 мм.

L, мм/ d, мм	М16	М20	М22	М24	М27	М30
40	112	-	-	-	-	-
45	119	-	-	-	-	-
50	127	199	-	-	-	-
55	135	212	269	-	-	-
60	142	224	284	369	-	-
65	150	236	299	388	-	-
70	158	248	314	406	541	-
75	165	260	328	423	563	623
80	173	272	343	440	585	650
85	181	284	357	458	607	678
90	189	296	372	475	630	705
100	204	320	401	510	674	760
110	219	344	430	545	718	814
120	234	368	459	580	762	869
130	250	392	489	614	806	923
140	265	416	518	648	850	978
150	280	440	547	684	894	1032
160	294	462	574	716	935	1082
170	310	486	603	750	979	1137
180	325	510	632	785	1023	1191
190	341	534	661	820	1067	1246
200	356	558	690	855	1111	1301
