Винты самонарезающие

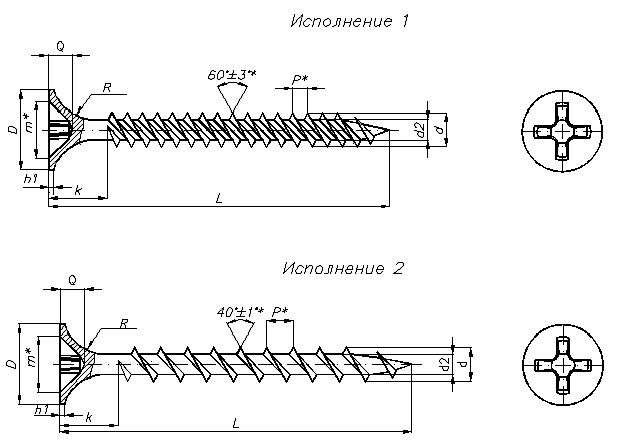

Винты самонарезающие рожковой формы и крестообразным шлицем по ТУ 1640-041-00187240-2007

Номинальный диаметр резьбы d	3,5		4,2		4,8
D	7,9-8,6		7,9-8,6		8,5-9,1
k	4,5-7,0		4,5-7,0		4,5-7,0
h1	0,5-0,8		0,5-0,8		0,5-0,8
d Исполнение 1 Исполнение 2	3,30-3,60 3,50-3,90		4,00-4,30 4,20-4,60		4,70-5,00 4,90-5,35
d2 Исполнение 1 Исполнение 2	2,00-2,30 2,05-2,35		2,55-2,80 2,55-2,85		3,05-3,35 3,05-3,35
Число заходов резьбы винтов исполнения 1	1	2	1	2	1	2
Шаг резьбы P Исполнение 1 Исполнение 2	1,7	2,4	1,7	3,4	2,3	4,6
	2,7-2,8		2,8-2,9		3,1-3,2
h	2,35-3,00		2,35-3,00		2,35-3,00
m	4,5-5,1		4,5-5,1		4,5-5,1
R	4,5-5,0		4,5-5,0		4,5-5,0
L	19; 25; 32; 35; 41; 45; 51; 55; 65		65; 75		75

Теоретический вес
